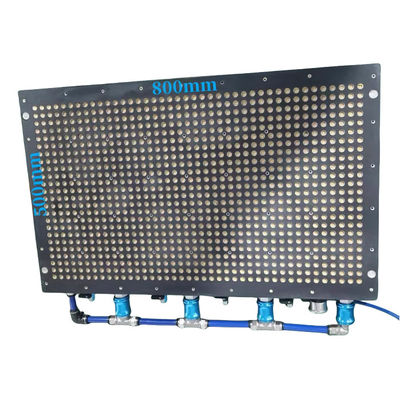

उत्कीर्णन या मशीनिंग के लिए कस्टम परिशुद्धता बड़े वैक्यूम चक

एमओक्यू:	1
कीमत:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
भुगतान विधि:	T/T, Western Union
Supply Capacity:	500pcs/day

विवरण जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

Place of Origin

CHINA

ब्रांड नाम

प्रमाणन

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

प्रमुखता देना:

उत्कीर्णन वैक्यूम चक

कस्टम प्रेसिजन वैक्यूम चक

वैक्यूम चक का मशीनिंग

उत्पाद का वर्णन

इलेक्ट्रॉनिक विनिर्माण उपकरण के लिए कस्टम औद्योगिक चुंबकीय वैक्यूम चक

उत्कीर्णन और मशीनीकरण के गतिशील और मांग वाले क्षेत्रों में, कार्य होल्डिंग प्रणाली की गुणवत्ता प्रक्रिया के परिणाम में एक निर्णायक कारक है।कस्टम परिशुद्धता बड़े वैक्यूम chucks एक क्रांतिकारी समाधान के रूप में उभरा है, इन उद्योगों में पेशेवरों की जरूरतों के लिए विशेष रूप से catering. इन chucks सटीकता, स्थिरता और दक्षता में सुधार के लिए सुविधाओं का एक अद्वितीय संयोजन प्रदान करते हैं,उन्हें आधुनिक उत्कीर्णन और मशीनिंग कार्यों के लिए एक आवश्यक उपकरण बना रहा है.

1डिजाइन और निर्माण

आधार संरचना

कस्टम परिशुद्धता वाले बड़े वैक्यूम चक का आधार आमतौर पर उच्च शक्ति वाली सामग्री जैसे मिश्र धातु स्टील या उच्च श्रेणी के एल्यूमीनियम से बनाया जाता है।मिश्र धातु स्टील असाधारण कठोरता और स्थायित्व प्रदान करता है, जिससे यह भारी-कर्तव्य मशीनिंग संचालन के दौरान उत्पन्न होने वाले महत्वपूर्ण बलों का सामना करने के लिए उपयुक्त है। इसकी विरूपण का विरोध करने की क्षमता वर्कपीस क्लैंपिंग के लिए एक स्थिर मंच सुनिश्चित करती है,जो उत्कीर्णन और मशीनिंग दोनों की उच्च-सटीक आवश्यकताओं को बनाए रखने के लिए महत्वपूर्ण हैउच्च ग्रेड एल्यूमीनियम, दूसरी ओर, अच्छी थर्मल चालकता के साथ एक हल्का विकल्प प्रदान करता है।यह उन अनुप्रयोगों में फायदेमंद हो सकता है जहां कार्यधारक प्रणाली के कुल वजन को कम करना महत्वपूर्ण है, जबकि अभी भी बड़े वर्कपीस का समर्थन करने के लिए पर्याप्त ताकत प्रदान करता है।

आधार सटीक है - उच्च स्तर की समतलता के लिए मशीनीकृत है।यह सपाट सतह वैक्यूम प्रणाली के उचित कामकाज के लिए मौलिक है क्योंकि यह चक की सतह भर में एक समान वैक्यूम वितरण को सक्षम बनाता हैआधार सतह में किसी भी अनियमितता के कारण असमान वैक्यूम दबाव हो सकता है, जिसके परिणामस्वरूप काम करने वाले टुकड़े की स्थिरता और उत्कीर्णन या मशीनिंग प्रक्रिया में संभावित गलतियां हो सकती हैं।आधार के महत्वपूर्ण क्षेत्रों में अक्सर सुदृढीकरण जोड़े जाते हैं, जैसे कि किनारों और वैक्यूम चैनलों के आसपास के क्षेत्र, इसकी संरचनात्मक अखंडता और भार सहन क्षमता को और बढ़ाने के लिए।

वैक्यूम कक्ष और चैनल डिजाइन

आधार के भीतर एक बड़ी क्षमता वाला वैक्यूम कक्ष है जो नहरों के एक नेटवर्क से जुड़ा हुआ है।वैक्यूम कक्ष वैक्यूम स्रोत द्वारा उत्पन्न वैक्यूम दबाव को स्टोर और वितरित करने के लिए बनाया गया है, जैसे कि एक उच्च-प्रदर्शन वैक्यूम पंप। चक की पूरी सतह पर वैक्यूम दबाव के कुशल और समान वितरण को सुनिश्चित करने के लिए चैनलों को सावधानीपूर्वक इंजीनियर किया गया है।

नहरों का लेआउट चक के आकार और आकार के साथ-साथ उत्कीर्णन और मशीनिंग अनुप्रयोगों में विशिष्ट वर्कपीस आकार और आकार के आधार पर अनुकूलित किया जाता है। उदाहरण के लिए,एक बड़े प्रारूप की उत्कीर्णन मशीन में जहां आयताकार कार्य टुकड़े आम तौर पर उपयोग किए जाते हैं, चैनल एक ग्रिड जैसे पैटर्न में व्यवस्थित किए जा सकते हैं ताकि आयताकार क्षेत्र में वैक्यूम का समान वितरण प्रदान किया जा सके।एक मशीनिंग केंद्र में जहां परिपत्र या अनियमित आकार के काम के टुकड़े संसाधित किए जाते हैं, नहरों को अलग-अलग वर्कपीस ज्यामिति के अनुकूल बनाने के लिए अधिक जटिल पैटर्न में डिजाइन किया जा सकता है।

क्लैंपिंग सतह

वैक्यूम चक की क्लैंपिंग सतह वह जगह होती है जहां वर्कपीस संपर्क करता है। यह सतह छोटे छेद या बंदरगाहों की एक श्रृंखला के साथ डिज़ाइन की गई है जो वैक्यूम चैनलों से जुड़े होते हैं।छिद्रों को ध्यान से आकार और कुशल वैक्यूम हस्तांतरण सुनिश्चित करने के लिए दूरी पर हैंकुछ मामलों में, क्लैंपिंग सतह को एक गैर-घर्षण सामग्री के साथ लेपित किया जा सकता है, जैसे कि एक नरम रबर या एक विशेष पॉलिमर। यह कोटिंग दो उद्देश्यों का कार्य करती हैःयह clamping के दौरान खरोंच और क्षति से काम टुकड़ा की सतह की रक्षा करता है, और यह वर्कपीस और चक के बीच सीलिंग प्रभाव में सुधार करता है, जिससे वैक्यूम पकड़ बढ़ जाती है।

अनियमित आकार के वर्कपीस के लिए, क्लैंपिंग सतह को अनुकूलित किया जा सकता है। विशेष फिक्स्चर या एडेप्टर डिजाइन किए जा सकते हैं और क्लैंपिंग सतह से जुड़े हो सकते हैं।इन जुड़नारों को आम तौर पर सामग्री है कि वैक्यूम प्रणाली के साथ संगत हैं से बने होते हैं और काम के टुकड़े के विशिष्ट ज्यामिति फिट करने के लिए आकार दिया जा सकता हैउदाहरण के लिए, यदि किसी उत्कीर्णन कार्य में एक त्रि-आयामी, अनियमित आकार का कार्यक्षेत्र शामिल है, तो कार्यक्षेत्र को सुरक्षित रूप से पकड़ने के लिए एक कस्टम-निर्मित स्थिरता बनाई जा सकती है।यह सुनिश्चित करना कि उत्कीर्णन उपकरण सही ढंग से काम कर सके.

विनिर्देश

विनिर्देश	चुंबकीय आकर्षण	चौड़ाई (मिमी)	लंबाई (मिमी)	ऊंचाई (मिमी)	वजन (किलो)
150*150	≥40 किलो	150	150	80	13.5
150*300	≥40 किलो	150	300	80	27
150*350	≥40 किलो	150	350	80	31.5
150*400	≥40 किलो	150	400	80	36
200*200	≥40 किलो	200	200	80	24
200*300	≥40 किलो	200	300	80	36
200*400	≥40 किलो	200	400	80	48
200*500	≥40 किलो	200	500	80	60
250*500	≥40 किलो	250	500	80	75
300*300	≥40 किलो	300	300	80	54
300*400	≥40 किलो	300	400	80	72
300*500	≥40 किलो	300	500	80	90
300*600	≥40 किलो	300	600	80	108
300*800	≥40 किलो	300	800	80	144
400*400	≥40 किलो	400	400	80	96
400*500	≥40 किलो	400	500	80	120
400*600	≥40 किलो	400	600	80	144
400*800	≥40 किलो	400	800	80	192
500*500	≥40 किलो	500	500	80	150
500*600	≥40 किलो	500	600	80	180
500*800	≥40 किलो	500	800	80	240
600*800	≥40 किलो	600	800	80	288
600*1000	≥40 किलो	600	1000	80	360

2कार्य सिद्धांत

वैक्यूम जनरेशन और पकड़ बल

जब वैक्यूम स्रोत सक्रिय हो जाता है, तो वैक्यूम कक्ष से हवा तेजी से निकाली जाती है और नहरों के माध्यम से क्लैंपिंग सतह पर बंदरगाहों तक पहुंच जाती है।यह workpiece के नीचे कम दबाव का एक क्षेत्र बनाता है, जबकि वर्कपीस के ऊपर वायुमंडलीय दबाव स्थिर रहता है। परिणामी दबाव अंतर वर्कपीस पर एक नीचे की ओर बल डालता है, इसे क्लैंपिंग सतह के खिलाफ दृढ़ता से दबाता है।

वैक्यूम की ताकत, जिसे पास्कल या टॉर जैसी इकाइयों में मापा जाता है, दबाव अंतर की परिमाण को निर्धारित करता है और, परिणामस्वरूप, वर्कपीस पर पकड़ बल।क्लैंपिंग सतह के संपर्क में काम करने वाले टुकड़े का सतह क्षेत्रफल जितना बड़ा होगा वैक्यूम दबाव उतना ही अधिक होगाक्लैंपिंग सतह पर कई छोटे छेद या बंदरगाहों से सतह का क्षेत्रफल बढ़ जाता है जिस पर वैक्यूम बल कार्य करता है, जिसके परिणामस्वरूप एक मजबूत और समान पकड़ बल होता है।इस पकड़ बल उत्कीर्णन और मशीनिंग कार्यों के दौरान स्थिर काम टुकड़ा रखने के लिए आवश्यक है, जहां छोटे से भी आंदोलन से अंतिम उत्पाद में त्रुटियां हो सकती हैं।

विभिन्न वर्कपीस सामग्रियों के अनुकूल

कस्टम परिशुद्धता वाले बड़े वैक्यूम चक विभिन्न वर्कपीस सामग्री के अनुकूल हैं। धातुओं जैसी चिकनी सतह वाली सामग्री के लिए, वैक्यूम एक मजबूत सील बनाता है, जो एक सुरक्षित पकड़ प्रदान करता है।क्लैंपिंग सतह पर वैक्यूम बल के समान वितरण किसी भी मामूली सतह अनियमितताओं की भरपाई में मदद करता हैकुछ प्रकार के प्लास्टिक या लकड़ी जैसी छिद्रित सामग्रियों के साथ काम करते समय, वैक्यूम छिद्रों के माध्यम से प्रवेश कर सकता है, जिससे वर्कपीस और चक के बीच अधिक अंतरंग संबंध बनता है।

उदाहरण के लिए, धातु की प्लेट पर उत्कीर्णन प्रक्रिया में, वैक्यूम चक प्लेट को मजबूती से पकड़ सकता है, जिससे उत्कीर्णन उपकरण सटीक पैटर्न बना सकता है।एक छिद्रपूर्ण लकड़ी के काम के टुकड़े के साथ एक मशीनिंग ऑपरेशन में, वैक्यूम लकड़ी के छिद्रों में प्रवेश कर सकता है, पकड़ बल को बढ़ाता है और मशीनिंग के दौरान काम करने वाले टुकड़े को स्थानांतरित करने से रोकता है।

3उत्कीर्णन में लाभ

सटीक उत्कीर्णन

उत्कीर्णन में, परिशुद्धता अत्यंत महत्वपूर्ण है। कस्टम परिशुद्धता बड़े वैक्यूम chucks एक स्थिर और सुरक्षित काम होल्डिंग समाधान प्रदान करते हैं,उत्कीर्णन प्रक्रिया के दौरान किसी भी आंदोलन या वर्कपीस के कंपन को कम करनाक्लैंपिंग सतह पर एक समान वैक्यूम वितरण यह सुनिश्चित करता है कि उत्कीर्णन उपकरण उच्च परिशुद्धता के साथ काम कर सके।

उदाहरण के लिए, किसी आभूषण पर सूक्ष्म विवरणों को उत्कीर्ण करते समय या किसी संकेत पर जटिल पैटर्न बनाते समय,वैक्यूम चक द्वारा प्रदान स्थिर पकड़ उत्कीर्णन मशीन को प्रोग्राम किए गए संचालन को सटीक रूप से निष्पादित करने की अनुमति देता हैकाम करने वाले टुकड़े को मजबूती से पकड़ने की क्षमता मलबे या गलत संरेखण के जोखिम को कम करती है, जिसके परिणामस्वरूप उच्च गुणवत्ता वाले उत्कीर्णन होते हैं।

बड़े और अनियमित काम के टुकड़ों को संभालना

उत्कीर्णन में अक्सर बड़े या अनियमित आकार के काम के टुकड़ों के साथ काम करना शामिल होता है।जैसे बड़े लकड़ी के बोर्ड या धातु की चादरेंविशेष फिक्स्चर या एडेप्टरों के साथ क्लैंपिंग सतह को अनुकूलित करने की क्षमता अनियमित आकार के वर्कपीस को सुरक्षित रूप से पकड़ने की अनुमति देती है।

उदाहरण के लिए, कलात्मक स्थापना के लिए धातु के एक बड़े, घुमावदार टुकड़े को उत्कीर्ण करते समय, काम करने वाले टुकड़े को सही स्थिति में रखने के लिए वैक्यूम चक पर एक कस्टम-निर्मित फिक्स्चर जोड़ा जा सकता है।विभिन्न आकारों और आकृतियों के लिए यह अनुकूलनशीलता उत्कीर्णन परियोजनाओं के दायरे को बढ़ाता है जो किए जा सकते हैं.

4मशीनिंग में लाभ

उच्च-सटीक मशीनिंग

मशीनिंग में, तंग सहिष्णुता प्राप्त करना महत्वपूर्ण है। कस्टम परिशुद्धता के बड़े वैक्यूम चक वर्कपीस क्लैंपिंग के लिए एक स्थिर मंच प्रदान करते हैं,यह सुनिश्चित करना कि मशीनिंग उपकरण उच्च परिशुद्धता के साथ काम कर सकते हैंमजबूत और समान पकड़ बल मशीनिंग के दौरान किसी भी काम के टुकड़े की गति को रोकता है, उपकरण के विचलन के जोखिम को कम करता है और यह सुनिश्चित करता है कि मशीनिंग सहिष्णुता को पूरा किया जाए।

उदाहरण के लिए, जटिल आकारों को पीसते समय या एक कार्य टुकड़े में सटीक छेद ड्रिल करते समय,वैक्यूम चक द्वारा प्रदान स्थिर पकड़ मशीनिंग केंद्र को सही ढंग से प्रोग्राम किए गए संचालन को निष्पादित करने की अनुमति देता हैयह परिशुद्धता एयरोस्पेस, चिकित्सा उपकरण विनिर्माण और इलेक्ट्रॉनिक्स जैसे उद्योगों में आवश्यक है।जहां वांछित विनिर्देशों से मामूली विचलन के भी महत्वपूर्ण परिणाम हो सकते हैं.

बड़े काम के टुकड़ों का कुशल मशीनिंग

बड़े वर्कपीस का मशीनिंग उनके आकार और वजन के कारण चुनौतीपूर्ण हो सकता है। कस्टम सटीक बड़े वैक्यूम चक बड़े वर्कपीस को आसानी से संभालने के लिए डिज़ाइन किए गए हैं।बड़ी क्षमता वाले वैक्यूम कक्ष और कुशल वैक्यूम चैनल डिजाइन मशीनिंग के दौरान बड़े वर्कपीस को स्थिर रखने के लिए पर्याप्त पकड़ बल उत्पन्न कर सकते हैं.

इससे बड़े घटकों का कुशल मशीनिंग संभव हो जाता है, जैसे कि ऑटोमोबाइल उद्योग में बड़े इंजन भाग या एयरोस्पेस उद्योग में बड़े संरचनात्मक घटक।बड़े वर्कपीस को सुरक्षित रूप से पकड़ने की क्षमता भी अधिक आक्रामक मशीनिंग रणनीतियों के उपयोग की अनुमति देती है, जैसे कि उच्च-खाद्य और उच्च-गहरी कट-ऑपरेशन, वर्कपीस फिसलने के जोखिम के बिना।

5. अनुकूलन विकल्प

वैक्यूम दबाव समायोजन

कस्टम परिशुद्धता बड़े वैक्यूम chucks के वैक्यूम दबाव विभिन्न workpieces और मशीनिंग या उत्कीर्णन संचालन की विशिष्ट आवश्यकताओं को पूरा करने के लिए समायोजित किया जा सकता है।नाजुक काम के टुकड़ों या आसानी से क्षतिग्रस्त सामग्री के लिएकठोर सामग्री के भारी-कर्तव्य मशीनिंग के लिए, एक उच्च वैक्यूम दबाव सेट किया जा सकता है।

वैक्यूम दबाव का समायोजन दबाव नियामक का उपयोग करके मैन्युअल रूप से किया जा सकता है या मशीन के नियंत्रण प्रणाली के माध्यम से स्वचालित किया जा सकता है। कुछ उन्नत सेटअप में,सेंसरों का उपयोग वैक्यूम दबाव की निगरानी करने और इसे वास्तविक समय में समायोजित करने के लिए किया जा सकता है।.

फिक्स्चर और एडाप्टर डिजाइन

वैक्यूम चक के साथ उपयोग किए जाने वाले जुड़नार और एडेप्टर को वर्कपीस ज्यामिति के आधार पर अनुकूलित किया जा सकता है। विशिष्ट जुड़नार को अद्वितीय आकार, आकार, आकार और आकार के वर्कपीस को पकड़ने के लिए डिज़ाइन किया जा सकता है।या सतह विशेषताओंयह उपकरण मशीनिंग या उत्कीर्णन प्रक्रिया की आवश्यकताओं के आधार पर विभिन्न सामग्रियों जैसे एल्यूमीनियम, स्टील या प्लास्टिक से बने हो सकते हैं।

उदाहरण के लिए, किसी विशिष्ट अनियमित आकार के काम करने वाले टुकड़े के लिए एक फिक्स्चर को ग्रूव या प्रोपोरशंस के साथ डिज़ाइन किया जा सकता है।तेजी से रिलीज़ तंत्रों का उपयोग कर वैक्यूम चक की क्लैंपिंग सतह पर फिक्स्चर लगाया जा सकता हैइस प्रकार के उपकरण और एडेप्टरों का अनुकूलन वैक्यूम चक की बहुमुखी प्रतिभा को बढ़ाता है, जिससे वे विभिन्न प्रकार के वर्कपीस को संभाल सकते हैं।

6स्थापना और रखरखाव

स्थापना प्रक्रिया

एक उत्कीर्णन या मशीनिंग मशीन पर एक कस्टम परिशुद्धता बड़े वैक्यूम चक स्थापित करने में कई कदम शामिल हैं। सबसे पहले, चक को मशीन की वर्कटेबल या धुरी पर सुरक्षित रूप से स्थापित करने की आवश्यकता है।यह स्थिरता सुनिश्चित करने के लिए उपयुक्त माउंटिंग ब्रैकेट और फास्टनरों के उपयोग की आवश्यकता हो सकती हैइसके बाद वैक्यूम पंप जैसे वैक्यूम स्रोत को चक के वैक्यूम पोर्ट से जोड़ा जाता है और कनेक्शनों की लीक की जांच की जाती है।

एक बार भौतिक स्थापना पूरी हो जाने के बाद, वैक्यूम प्रणाली को वैक्यूम उत्पादन और वितरण सुनिश्चित करने के लिए कैलिब्रेट करने की आवश्यकता होती है। इसमें वैक्यूम दबाव को समायोजित करना शामिल हो सकता है,चक के सीलिंग प्रदर्शन का परीक्षण, और किसी भी एकीकृत सेंसर या नियंत्रण की कार्यक्षमता की जांच करना। कुछ मामलों में, मशीन की नियंत्रण प्रणाली को वैक्यूम चक के साथ मिलकर काम करने के लिए कॉन्फ़िगर करने की आवश्यकता हो सकती है।

रखरखाव की आवश्यकताएं

कस्टम परिशुद्धता वाले बड़े वैक्यूम चक का रखरखाव अपेक्षाकृत सरल है। किसी भी पहनने, क्षति या संदूषण के संकेतों के लिए क्लैंपिंग सतह का नियमित निरीक्षण महत्वपूर्ण है।वैक्यूम प्रवाह को अवरुद्ध कर सकते हैं कि किसी भी मलबे या कणों को दूर करने के लिए वैक्यूम चैनलों और बंदरगाहों समय-समय पर साफ किया जाना चाहिएवैक्यूम पंप और संबंधित घटकों का रखरखाव निर्माता के निर्देशों के अनुसार किया जाना चाहिए, जिसमें नियमित तेल परिवर्तन, फिल्टर प्रतिस्थापन और प्रदर्शन जांच शामिल है।

वैक्यूम प्रणाली में सील और गास्केट की नियमित रूप से जांच की जानी चाहिए और अगर कोई रिसाव के संकेत हैं तो उन्हें बदल दिया जाना चाहिए। इन रखरखाव प्रक्रियाओं का पालन करके,कस्टम परिशुद्धता बड़े वैक्यूम chucks एक विस्तारित अवधि के दौरान अपने प्रदर्शन और विश्वसनीयता बनाए रख सकते हैं.

7निष्कर्ष

कस्टम परिशुद्धता बड़े वैक्यूम chucks उत्कीर्णन और मशीनिंग के लिए एक आवश्यक workholding समाधान हैं।और कई फायदे उन्हें विभिन्न उद्योगों में विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाते हैंचाहे यह उच्च तकनीक वाले विनिर्माण में सटीकता प्राप्त करना हो या कला और साइनेज उद्योगों में जटिल डिजाइन बनाना हो, ये चक एक विश्वसनीय और कुशल समाधान प्रदान करते हैं।यदि आप उत्कीर्णन या मशीनिंग कार्यों में शामिल हैं और अपने वर्कहोल्डिंग सिस्टम के प्रदर्शन में सुधार करना चाहते हैं, एक कस्टम परिशुद्धता बड़े वैक्यूम चक में निवेश पर विचार करें।विशेषज्ञों की हमारी टीम से संपर्क करें यह पता लगाने के लिए कि इस अभिनव चक को आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए कैसे अनुकूलित किया जा सकता है और आपकी उत्कीर्णन और मशीनिंग क्षमताओं को अगले स्तर पर ले जा सकता है.
